余熱回收控制系統
為解決常規煙氣余熱回收技術冷源溫度高,無法對煙氣深度降溫,且換熱器腐蝕問題嚴重等問題,我公司與航天六院進行深度合作,開發了基于噴淋式換熱的煙氣余熱回收與減排一體化技術,該技術利用吸收式熱泵產生低溫冷源,配合直接接觸式噴淋換熱器,解決了上述冷源溫度高、換熱器腐蝕嚴重等問題。
證書號:軟著登字第6624951號
一、技術原理
原系統熱網回水首先進入吸收式熱泵加熱,隨后進入原系統鍋爐或熱網加熱器繼續加熱。煙氣與低溫余熱水在直接接觸式噴淋換熱器內直接接觸換熱,降溫后的余熱水隨后進入噴淋換熱器內繼續與煙氣換熱,完成整個循環。

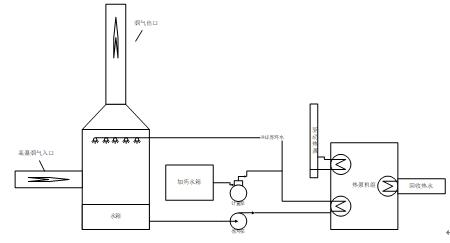

該技術流程如下:
二、核心技術
超大容量高效換熱器:空腔結構,體積小、重量輕;換熱效率高、端差可小至 2℃,有利于降低排煙溫度;煙氣側阻力小于 300Pa,不影響鍋爐運行;
高效兩級防腐技術:換熱器外殼及噴嘴均采用高效防腐材料;系統根據pH 值自動進行水處理,不會對設備產生腐蝕;自動溢流設計,易于收集利用冷凝水,避免循環水污染物累計。
使用壽命長:使用壽命可達 30 年以上。
2.基于噴淋換熱的煙氣余熱回收技術的優勢為:
回收余熱的同時減少污染物排放濃度,回收水分,實現節能,節水,消白減排多重功效;
自動對中間循環水進行水處理,有效避免對設備產生腐蝕;
煙氣余熱深度回收,增加燃料利用效率,減少了消耗,提高經濟效益;
冷凝水經水處理后可以回收利用,減少了排煙中水蒸氣的含量,避免了冒“白煙”現象;
可以在原有工藝管道上安裝流量調節閥,將工藝水引入熱泵機組。通過調節閥門,實現原始運行模式與余熱回收模式之間的自由切換,對原系統并無影響;
采用直接接觸式換熱器可以完美替代間壁式翅片管式換熱器,在解決間壁式換熱器在應用過程中的許多問題。
三、 煙氣余熱回收綜合效益
1.節能:
煙氣余熱回收可以節約天然氣50382.80 m3,合計費用¥134,522.1元。因此,采用噴淋式換熱系統余熱回收技術提高了鍋爐供熱效率,節約了能耗,提高了企業效益。
2.減排:
采用該系統回收余熱,減少了天然氣的耗量,相應地也減少了污染物的排放量。另外,在接觸式換熱器內的噴淋過程中,煙氣中的不同污染物將會部分溶入噴淋水中,使得排煙中有害氣體含量降低,而噴淋水溶入污染物后,對其水質影響并不大,只需要加入堿性物質如NaCO3、NaOH等進行中和,就可以達到中水水質要求進行排放或他用。
鍋爐煙氣中氮的氧化物主要是NO,NO2含量較少。NO稍溶于水,NO2易溶于水,形成亞硝酸和硝酸水溶液。
NOx減排率(煙氣經過余熱回收后NOx減少的質量流量與原煙氣中NOx質量流量的比值)為10.48%。
