城市集中供熱是指熱源所產生的蒸汽、熱水通過管網供給一個城市或者部分地區生產和生活使用的供熱方式，它由熱源、熱網、及熱用戶三部分組成。
集中供熱的優越性
1、可以提高能源利用率，降低能源消耗；
2、有利于消除煙塵、減輕大氣污染、改善環境；
3、節省占地、改善市容；
4、易于實現科學管理，提高供熱質量；
5、實現集中供熱是城市能源建設的一項基礎設施，是城市現代化的一個重要標志，也是國家能源合理分配和利用的一項重要措施。
01.熱源
熱源是指生產熱能的場所，主要是熱電站和區域鍋爐房，工業余熱和地?zé)嵋部勺鳛闊嵩?。它通過蒸汽或熱水等介質，沿著熱網輸送到用戶。
(1)熱電聯產:是利用熱機或發電站同時產生電力和有用的熱量；
(2)熱電廠:熱電廠是聯合生產電能和熱能的發電廠；
(3)供熱首站:位于熱電廠的出口，完成汽一水換熱過程，并作為整個熱網的熱媒制備與輸送中心。
結論:以熱電廠作為熱源，實現熱電聯產，熱能利用效率高，它是發展城鎮集中供熱，節約能源的最有效措施。
02.熱媒
熱媒是指用以傳遞熱能的中間媒介物質，主要有熱水介質和蒸汽介質兩種。
1.熱水介質
優點:①熱能效率高；②調節方便;③儲熱能力強，熱穩定性好；④輸送距離長，一般可達5-10km，甚至可輸送20km。
缺 點:輸送耗電量大。
2.蒸汽介質
優點:①可滿足多種熱用戶的需求;②輸送靠自身壓力，不用循環泵，不耗電;③使用蒸汽介質，熱用戶的散熱面積可減小。
缺點:①能源效率低;②蒸汽使用后凝結水回收困難，熱損失大;③比熱水介質輸送距離短，一般可以輸送到3-5km，最大可以達5-7km。
03.熱網
熱網是指由城市集中供熱熱源，向熱用戶輸送和分配供熱介質的管線系統。它由一次管網(熱源到換熱站的供熱管線)和二次管網(換熱站到用戶的供熱管線)組成。
1.根據熱媒的不同分為熱水管網和蒸汽管網。熱水管網多分為雙管式，既有供水管又有回水管，并進行敷設蒸汽管網分為單管式、雙管式和多管式。

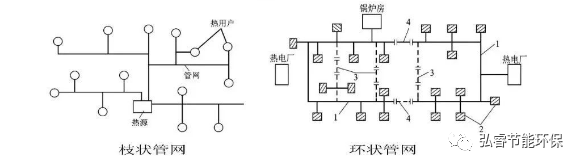

2.根據平面布置分為枝狀管網和環狀管網。
3.管線系統:輸送介質的管道以及沿線的管路附件和附屬構筑物
的總稱。
4.管路附件:供熱管路上的管件、閥門、補償器和支架(座)的總稱。
5.支架(座):將管道或支座所承受的作用力傳到建筑物或地面的管道構件(固定支架、活動支架、導向支架)。
04.熱用戶
熱用戶是指享受集中供熱的居民小區和單位。
換熱站
概念：
連接一次管網與二次管網，并裝有與用戶連接有關設備儀表和控制設備的機房。
作用：
根據熱網工況和不同條件，采用不同的連接方式，將熱網輸送的熱媒加以調節、轉換，向熱用戶系統分配熱量以滿足用戶需求，并根據需要，進行集中計量、檢測供熱熱媒的參數和數量。
主要設備
換熱站內主要設備有:板式換熱器、除污器、集水器、分水器循環泵、補水泵、軟化器以及電氣設備儀表等。
1)板式換熱器:是指由一系列具有一定波紋形狀的金屬片疊裝而成的一種新型高效換熱器
2)除污器:收集并清理系統中的污物和雜質的一種設備
3)集水器:熱水供熱系統中主要用于匯集各分支系統回水的管狀容器
4)分水器:熱水供熱系統中主要用于向各分支系統分配水量的管狀容器
5)循環泵:在熱水系統中，使水在系統中循環流動的泵
6)補水泵:為保持熱網內合理的壓力狀況，從系統外向系統內補水的水泵。
7)軟化器:用于軟化水的裝置。軟化系統利用樹脂吸附自來水中的鈣、鎂離子等，然后利用鹽水清洗樹脂上的鈣、鎂離子，將不合格的水排掉。主要防止管道、板式換熱器以及用戶暖氣片結垢，影響供熱質量。
